Vu-mÃ¨tre avec bar-graphe et photo-resistance

De Wikidebrouillard.

Article incomplet en cours de rédaction

Sommaire

1 Présentation du projet
2 Liste du matériel
3 réalisation du projet
- 3.1 Schéma Fritzing
- 3.2 Code
4 Liens avec d'autres projets arduino
5 Liens avec le quotidien

Présentation du projet

Dans ce tutoriel on vous montre comment réaliser un Vu-mètre a l'aide d'un bar-graphe ou 10 led et d'une photo-résistance.

Le but du Vu-mètre dans ce tutoriel est de détecter le niveau de la lumière, c'est pour cela qu'on utilise une photo-résistance. Si le niveau de la lumière est élevé, le bar-graphe ou les 10 led ne seront pas tous allumés et tant qu'on baisse le niveau de la lumière les 10 led s’allumeront de plus en plus .

Liste du matériel

La carte Arduino Uno
Le logiciel Arduino
Du fil électrique (noir, rouge…)
Une plaque labdec ou Breadboard
Fichier:Résistance.jpg Une résistance 10 resistance de 220 Ohm
Fichier:Résistance.jpg Une résistance une resistance de 10KOhm
Un ordinateur pour programmer
un bar graphe de 10 led
une photorésistance .

réalisation du projet

Que voit-on ?

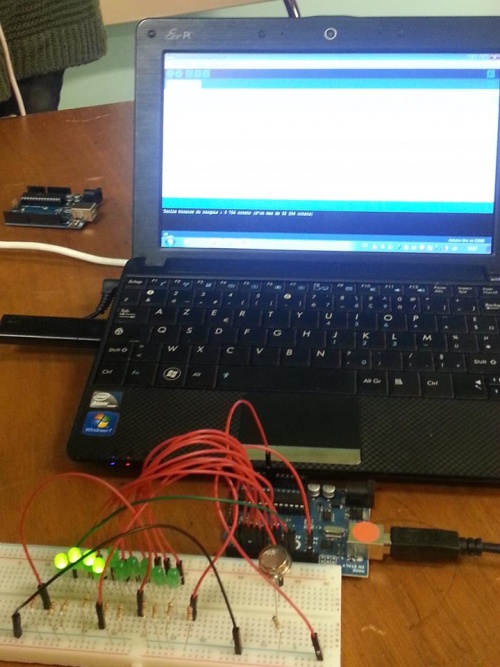

  *  À lumière ambiante, seule les premieres leds sont allumées.

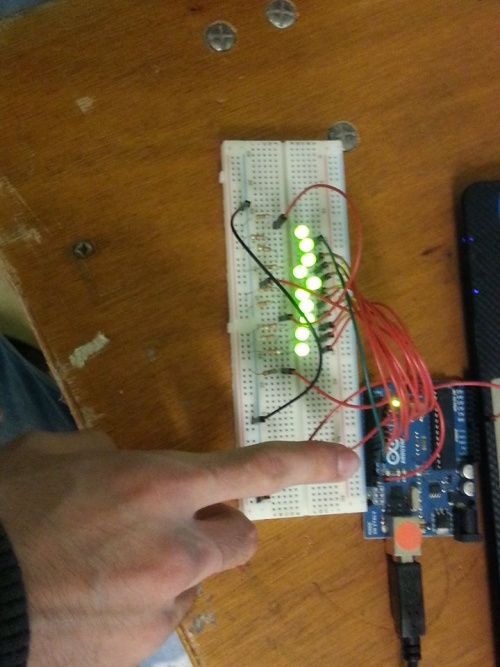

  * Cacher la photorésistance avec le doigt => toutes les leds seront allumées.

Explication simple

La photorésistance envoie une quantité plus ou moins grande d'électricité à la carte en fonction de l'intensité lumineuse reçue, l'Arduino réagit à cette quantité en allumant les leds. En effet, la photo-résistance modifie sa résistance interne en fonction de l'intensité lumineuse incidente.Plus la luminosité est forte, plus la valeur renvoyée par la photo resistance est faible.

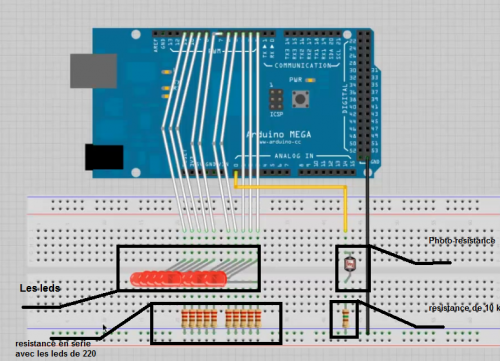

Schéma Fritzing

‎

Code


#define NUMREADINGS 15
int senseLimit = 15;
int probePin = A0;

//Initialisation de la valeur de luminosité initiale
int val = 0;

//Déclaration des variables correspondant au placement des différents leds
int LED1 = 11;
int LED2 = 10;
int LED3 = 9;
int LED4 = 8;
int LED5 = 7;
int LED6 = 6;
int LED7 = 5;
int LED8 = 4;
int LED9 = 3;
int LED10 = 2;


int readings[NUMREADINGS];
int index = 0;
int total = 0;
int average = 0;

//Initialisation de la carte
void setup() {

//Initialisation des entrées/sorties de la carte Arduino
  pinMode(2, OUTPUT);
  pinMode(3, OUTPUT);
  pinMode(4, OUTPUT);
  pinMode(5, OUTPUT);
  pinMode(6, OUTPUT);
  pinMode(7, OUTPUT);
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);

  //Ouverture du port série pour affichage des données du capteur dans le terminal
  Serial.begin(9600);

  for (int i = 0; i < NUMREADINGS; i++)
    readings[i] = 0;
}


    //Boucle principale
void loop() {

 //On lit la valeur renvoyée par le capteur lumineux
  val = analogRead(probePin);
  if(val >= 1){

    val = constrain(val, 1, senseLimit);
    val = map(val, 1, senseLimit, 1, 1023);

    total -= readings[index];
    readings[index] = val; // read from the sensor
    total += readings[index];
    index = (index + 1);

    if (index >= NUMREADINGS)
      index = 0;

    average = total / NUMREADINGS;


    if (average > 10){
//On allume la LED
      digitalWrite(LED1, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED1, LOW);

    }


    if (average > 50){
//On allume la LED
      digitalWrite(LED2, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED2, LOW);

    }

    if (average > 90){
//On allume la LED
      digitalWrite(LED3, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED3, LOW);

    }

    if (average > 140){
//On allume la LED
      digitalWrite(LED4, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED4, LOW);

    }

    if (average > 200){
//On allume la LED
      digitalWrite(LED5, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED5, LOW);

    }

    if (average > 250){
//On allume la LED
      digitalWrite(LED6, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED6, LOW);

    }

    if (average > 300){
//On allume la LED
      digitalWrite(LED7, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED7, LOW);

    }

    if (average > 340){
//On allume la LED
      digitalWrite(LED8, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED8, LOW);

    }

    if (average > 400){
//On allume la LED
      digitalWrite(LED9, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED9, LOW);

    }

    if (average > 500){
//On allume la LED
      digitalWrite(LED10, HIGH);
    }
    else{
//On éteint la LED
      digitalWrite(LED10, LOW);

    }

//On affiche val sur le moniteur
    Serial.println(val);
  }
}
