Ventilateur intelligent

De Wikidebrouillard.

Sommaire

Présentation de l'expérience

Comment créer un ventilateur intelligent ?

Matériel

  • Un Raspberry Pi de la malle numérique
  • Un Seeeduino Lotus avec son alimentation
  • Un moteur à courant continu
  • Un servo moteur
  • Un capteur de température
  • Deux câbles grove
  • Une petite bouteille plastique
  • Du carton
  • De la gomme tackante
  • Du scotch
  • Des ciseaux

La manipulation

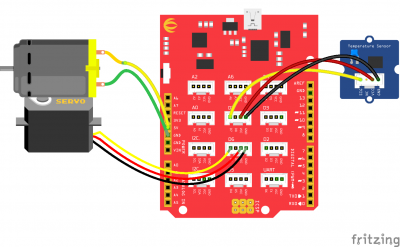

Réaliser le schéma suivant

Ouvrir l'interface Blockly@rduino

Importer le fichier XML suivant //lien!!!!!!!!!!!!!///

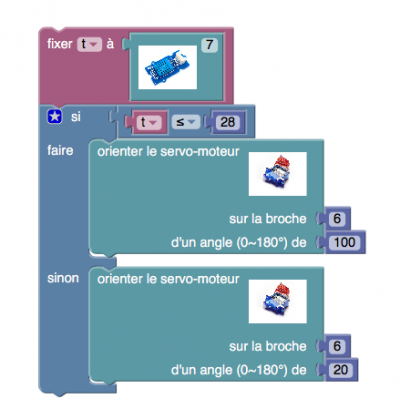

L’imbriquement des blocs doit correspondre à l'image suivante

Brancher le seeeduino au Raspberry

Sauvegarder le fichier INO

Sélectionner "Ouvrir avec..."

Cliquer sur OK et votre programme est téléversé.

Il est venu le temps de construire votre ventilateur !

Les pales du ventilateur :

Découper le haut de la bouteille (8cm de haut)

Découper verticalement plusieurs pales

Trouez le bouchon afin qu'il puisse tenir à la tige du moteur

Fixer vos pâles au moteur

Le corps du ventilateur :

Emboîter la "petite roue" sur le servomoteur

Fixer sur la "petite roue" le moteur avec de la gomme tackante de façon perpendiculaire.

Découper le fond de bouteille (4cm de haut)

Trouer le fond afin d'y passer les fils

Fixer le servo moteur au fond extérieur de la bouteille avec de la gomme tackante.

Faire passer les fils dans le trou.

La boîte à Seeeduino :

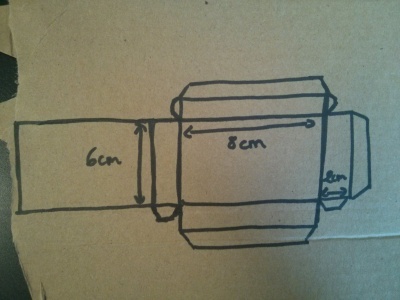

Découper dans le carton un patron de dimension 8x6x2cm selon le schéma suivant

Former la petite boîte

Trouer le dessus de la boîte au niveau des branchement sur la carte.

Refermer votre boîte grâce à du scotch.

Fixer votre ventilateur grâce à du scotch.

Le capteur de température :

Fixer le capteur de température à l'endroit souhaité.

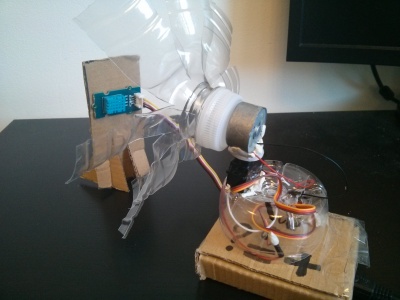

Votre ventilateur est prêt !
