Ventilateur avec arduino

De Wikidebrouillard.

Article incomplet en cours de rédaction
Modèle:Vidéo


Sommaire

Présentation de l'expérience

Le projet consiste à ventiler une salle en fonction de la température. Pratique et peu coûteux, ce montage est un moyen simple de réguler la température de certaines régions (par exemple la Bretagne avec son climat relativement aride, parole de Bretons).

Matériel

L'expérience

La réalisation

  • Connecter le capteur de température sur l'entrée analogique 0 de l'arduino comme sur le schéma donné ci-dessous, attention à son positionnement.
  • Connecter le fil rouge du ventilateur sur la sortie digitale 13 de l'arduino, et le fil noir sur le gnd côté digital.
  • Transférer les données du programme dans l'arduino.

IL FAUDRAIT METTRE LE CODE ENTRE LES BALISES < pre > et < /pre >

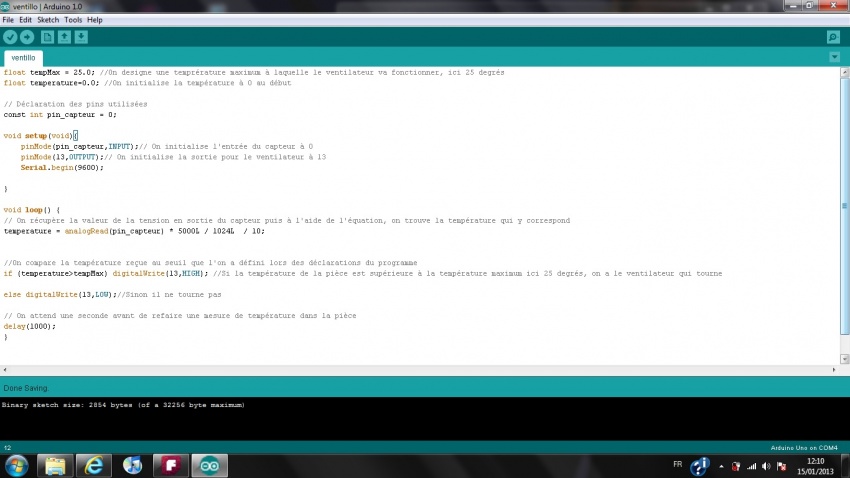

Voici le code commenté pour faire fonctionner le ventilateur.

La manipulation

  • Tester le fonctionnement du montage en chauffant le capteur de température avec les doigts. Observer.
  • Souffler sur le capteur. Observer.

Que voit-on ?

Le ventilateur tourne en fonction de la température.

Si la température limite de 25 degrés est dépassée, alors le ventilateur se met à tourner.

Si ce n'est pas le cas, celui-ci s'arrêtera.

Explications

De manière simple

L'arduino permet de recueillir les informations données par le capteur de température, et grâce à notre programme, il traite cette information pour contrôler le ventilateur (marche, arrêt).

Questions sans réponses

Quelles sont les informations traitées?

Allons plus loin dans l'explication

Liens avec d'autres expériences

Expériences sur Wikidébrouillard

Catégorie Arduino

Autres expériences

Autres expériences avec le même concept, recherche sur internet (indiquer les liens).

Applications : liens avec le quotidien

Ventiler une pièce pour la refroidir lorsqu'il fait trop chaud. Nous pouvons étendre ce montage à n'importe quel matériel ou composant que nous voulons refroidir. Le seuil de détection sera donc à réévaluer selon les besoins.

Lieux propices à sa réalisation

Toutes les salles fermées où l'on peut avoir besoin d'une climatisation.
