Description

c'est un potentiomètre linéaire qui bouge un servo-moteur qui bouge le potentiomètre linéaire qui bouge le servo-moteur qui bouge le potentiomètre linéaire qui bouge le servo-moteur qui bouge le potentiomètre linéaire qui bouge le servo-moteur qui bouge le potentiomètre linéaire qui bouge le servo-moteur qui bouge le potentiomètre linéaire qui bouge le servo-moteur...

Liste du matériel

• Un Raspberry Pi de la malle numérique
• Un Seeeduino Lotus avec son alimentation
• Un servo moteur
• Deux câbles grove
• De la gomme tackante

réalisation du projet

Réaliser le schéma présenter dans la section Schéma Fritzing

Ouvrir l'interface Blockly@rduino

Importer le fichier XML suivant //lien!!!!!!!!!!!!!///

L’imbriquement des blocs doit correspondre à l'image dans la section : Blockly@rduino

Brancher le seeeduino au Raspberry

Sauvegarder le fichier INO

Sélectionner "Ouvrir avec..."

Cliquer sur OK et votre programme est téléversé.

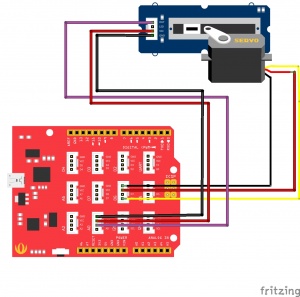

Schéma Fritzing

Code

IDE Arduino

#include <Servo.h>

Servo servo_6;

void setup()
{
  pinMode(A0, INPUT);
  servo_6.attach(6);

}


void loop()
{
  servo_6.write(analogRead(A0));

}

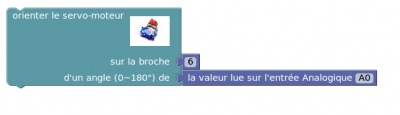

Blockly@rduino

Liens avec d'autres projets Seeduino

chercher ici : http://wikidebrouillard.org/index.php/Catégorie:Seeeduino

Pour aller plus loin

Liens avec le quotidien

quelles peuvent être les applications technologiques de ce montage, ou est-ce qu'on retrouve des programmes qui y ressemble ?[[Catégorie:électrokids]
