Réaliser un Arduino géant

De Wikidebrouillard.

Comment réaliser un Arduino géant ?

Sommaire 1 Présentation de la réalisation 2 Matériel 3 Outils 4 Réalisation 4.1 Reproduire le fonctionnement des LED de l'Arduino 4.2 Réaliser les "Pin" de l'Arduino Géant 5 Les photos de l'état d'avancement, j'expliquerai plus tard 6 On avance !! 7 C'est fini ! 8 Les composants géants 9 Applications : liens avec le quotidien 10 Lieux propices à sa réalisation

Présentation de la réalisation

Pour l'Open Bidouille Camp de Brest, nous avons réalisé un Arduino Géant !

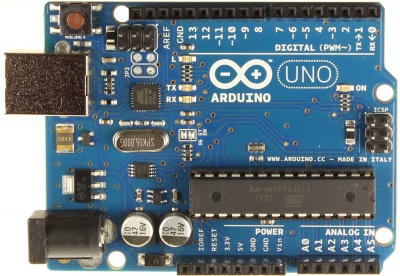

Enfin, géant, 10 fois plus grand que l'original, quoi ! On pourra l'appeler le DécArduino !

Pour accompagner votre arduino géant, vous pouvez réaliser une breadboard géante ainsi que des composants pour arduino géant.

Matériel

• Du contre-plaqué
• Des fiche bananes
• 32 douilles de fiches bananes
• Du fil électrique (pensez à la récup' de cable réseau ou de fil téléphonique).
• Du papier aluminium
• De la peinture
• Un Arduino Uno (R3)
• ...

Pour que les leds de l'arduino géant se comportent de la même manière que le normal :

Solution 1 :

• 3 Leds oranges, 1 Led verte
• 2 transistors PNP 2n2907
• 1 transistor NPN 2n2222
• Fichier:Résistance.jpg 4 résistances 470 ohms
• Fichier:Résistance.jpg 3 résistance 47 kohms

Solution 2 :

• 3 Leds oranges, 1 Led verte
• Un inverseur intégré : 74HCT04
• Fichier:Résistance.jpg 4 résistances 470 ohms

Outils

• Une scie sauteuse
• Une perceuse
• Des mèches de 10mm et 6 mm
• Des pinceaux
• Un fer à souder
• Une bobine de fil d'étain pour souder

Réalisation

Les dimensions de l'Arduino :

• 6,6cm X 5,3cm

Reproduire le fonctionnement des LED de l'Arduino

Il y a 4 leds :

• La led près du pin 13
• Deux led au-dessous celle-ci (qui portent les mention TX et RX)
• La led "on"

Si on regarde le schéma électronique : http://arduino.cc/en/uploads/Main/Arduino_Uno_Rev3-schematic.pdf, on voit que les led ne sont pas pilotées directement par l'atmega328. Les led RX et TX sont pilotées par le micro-contrôleur qui assure la conversion usb/série, et la led D13 par un ampli opérationnel monté en suiveur.

Deux solutions pour piloter les leds : la solution avec transistor consomme 100µA par broche et celle avec le 74HCT04 1µA par broche, donc s'il y a un 74HCT04 en stock... go !

Réaliser les "Pin" de l'Arduino Géant

Dans l'idéal il faut utiliser du contre-plaqué 22mm taillé en ces dimensions :

• 255mm, 10 trous
• 210mm, 8 trous
• 210mm, 8 trous
• 160mm, 6 trous

Percer les trous sur 1 à 2cm de profondeur. Traverser totalement les planchettes avec le foret de 6mm.

Souder les fils aux douilles bananes (attention, retirez les éléments plastiques, ça fond !!)

Enfichez le tout !

Les photos de l'état d'avancement, j'expliquerai plus tard

On avance !!

C'est fini !

Pour réaliser les composants :

• Du polystyrène recouvert de feuille de journal collée avec de la colle à bois diluée ou de la colle à tapisserie, puis peinte de la bonne couleur.
• L'horloge est faite avec du polystyrène recouvert d'aluminium.
• L'aluminium est collé à la colle à bois sur la prise USB.
• la prise d'alimentation est faite d'un mix de bois et de carton collé au pistocole.

Les composants géants

• Des bouts de manche à balais pour les résistances.
• Des œufs surprises pour enfants ou des boites de pellicules photos pour faire les LED géantes.
• Ne pas oublier de prendre du fil de cuivre épais pour les pattes des composants.

Amusez-vous !

Je pense déjà qu'il faut abandonner le système des fiches bananes pour aller vers une imitation des pins ou des breadboard !

Mais ce sera pour la prochaine fois !

Applications : liens avec le quotidien

Réaliser des activités pédagogiques !

Lieux propices à sa réalisation

Dans l'atelier !
