Potentiomètre et arduino

De Wikidebrouillard.

Sommaire 1 Présentation de l'expérience 2 Matériel 3 Expérience 1 : récupérer et afficher les valeurs du potentiomètre 3.1 Le montage 3.2 Le code 3.3 Manipulation 3.4 Que voit-on ? 4 Expérience 2 : faire varier l'intensité d'une LED 4.1 Le montage 4.2 Le code 4.3 Que voit-on ? 5 Explications 5.1 De manière simple 5.2 Questions sans réponses 5.3 Allons plus loin dans l'explication 6 Liens avec d'autres expériences 6.1 Expériences sur Wikidébrouillard 6.2 Autres expériences 7 Applications : liens avec le quotidien 8 Lieux propices à sa réalisation 9 Catégories

Présentation de l'expérience

Petits montages avec des potentiomètres

Matériel

• Fichier:Potentiomètre.jpg Potentiomètre
• Carte Arduino uno
• Breadboard
• 1 LED
• Fils

Expérience 1 : récupérer et afficher les valeurs du potentiomètre

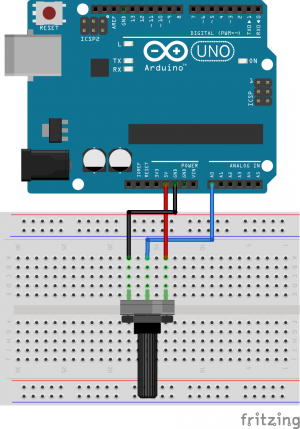

Le montage

Le code

int valPota;  //Initialise la variable qui va recueillir la valeur du potentiomètre

void setup() {
  Serial.begin(9600); //Initialise la communication entre le PC et Arduino
}

void loop() {
  valPota = analogRead(A0); //Lis la valeur du potentiomètre
  Serial.println(valPota);  //Affiche la valeur du potentiomètre sur le moniteur série
  delay(200); //Attends 200 millisecondes
}

Manipulation

Dans le logiciel arduino, ouvrir le moniteur série.
->Outils
-->Moniteur Série

Que voit-on ?

Toute les 200 millisecondes la valeur du potentiomètre s'affiche sur le moniteur série.
Ces valeurs vont de 0 à 1023

Expérience 2 : faire varier l'intensité d'une LED

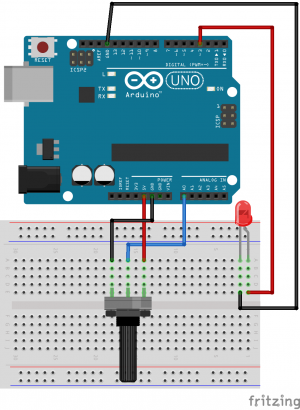

Le montage

Le code

int valPota = 0;  // Initialise la variable qui va recueillir la valeur du potentiomètre
int lumLED = 0;   // Initialise la variable qui va recueillir la valeur du potentiomètre
int pinPota = A0; // La broche à laquelle le potentiomètre est connecté
int pinLed = 9;   // La broche à laquelle la LED est connectée

void setup() {
   pinMode(pinLed, OUTPUT);
}

void loop() {
  valPota = analogRead(analogPin);          // Lis la valeur du potentiomètre
  lumLED = map(valPota, 0, 1023, 0, 255);   // Discrétise la valeur du potentiomètre et l'assigne à la valeur de la luminisoté de la LED
  analogWrite(pinLed, lumLED);              // Met la LED à sa nouvelle luminositée
}

Que voit-on ?

La LED s'allume plus ou moins fort lorsque on tourne le potentiomètre.
