Présentation de l'expérience

Qui n'a pas utilisé son ordinateur dans le noir ? On se demande toujours si notre écran n'est pas trop lumineux. Grâce à ce dispositif très simple, voici la réponse. La LED rouge est allumée ? "AIE ! Mes yeux, il y a trop de lumière". La LED verte brille : "je suis en train de me fatiguer les yeux, l'écran n'est pas assez éclairé". Si c'est orange, c'est le bon réglage de luminosité.

Matériel

• Une carte Arduino Uno
• Une breadboard aussi appelée plaque Labdec
• Des fils munis de fiches bananes
• 3 LEDS (rouge, jaune, vert)
• Fichier:Photo-résistance.png Une photo-résistance
• Fichier:Résistance.png Une résistance de 100k
• Un ordinateur pour programmer

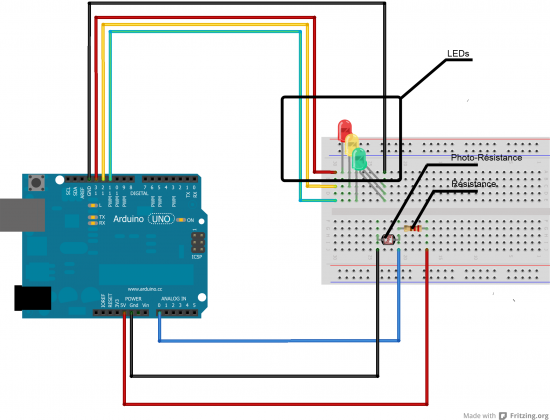

L'expérience

Code Arduino

    //Initialisation de la valeur de luminosité initiale
    int val = 0;
    //Déclaration des constantes correspondant au placement des différents
    //composants
    int sensorPin = 0;
    int ledRouge = 13;
    int ledJaune = 12;
    int ledVert = 11;

    //Initialisation de la carte
    void setup()
    {
      //Ouverture du port série pour affichage des données du capteur dans le
      //terminal
      Serial.begin(9600);
      //Initialisation des entrées/sorties de la carte Arduino
      pinMode(ledRouge, OUTPUT);
      pinMode(ledJaune, OUTPUT);
      pinMode(ledVert, OUTPUT);
    }

    //Boucle principale
    void loop()
    {
        //On lit la valeur renvoyée par le capteur lumineux
        val = analogRead(sensorPin);

        //On affiche val sur le moniteur
        Serial.println(val);

      //Si, la luminosité est importante
      if (val < 10)
      {
        //On allume la LED rouge
        digitalWrite(ledRouge, HIGH);
        //On éteint les 2 autres
        digitalWrite(ledJaune, LOW);
        digitalWrite(ledVert, LOW);
      }

      //Autrement si, la luminosité est moyenne
      else if(val <50 )
      {
        //On allume la LED jaune
        digitalWrite(ledJaune, HIGH);
        //On éteint les 2 autres
        digitalWrite(ledRouge, LOW);
        digitalWrite(ledVert, LOW);
      }
      //Ou alors si la luminosité est faible
      else
      {
        //On allume la LED verte
        digitalWrite(ledVert, HIGH);
        //On éteint les 2 autres
        digitalWrite(ledRouge, LOW);
        digitalWrite(ledJaune, LOW);
      }

      //On fait une pause de 1s
      delay(1000);
    }

La manipulation

• À lumière ambiante, seule la LED orange est allumée.

• Cacher le capteur avec le doigt. La LED verte s'allume et l'orange s'éteint.

• Retirer le doigt du capteur. La LED orange se rallume et la verte s'éteint.

• Approcher une lampe du capteur. La LED rouge s'allume et l'orange s'éteint.

• Éloigner la lampe du capteur. La LED orange se rallume et la rouge s'éteint.

Que voit-on ?

Le dispositif réagit à l'intensité lumineuse ambiante, une seule LED est activée à la fois.

Soumise à une intensité faible, la LED verte s'allume. À une intensité moyenne, la LED orange brille, et à face à une lumière forte, c'est au tour de la LED rouge de s'éclairer.

Explications

De manière simple

Le capteur envoie une quantité plus ou moins grande d'électricité à la carte en fonction de l'intensité lumineuse reçue, l'Arduino réagit à cette quantité en allumant la bonne LED.

Questions sans réponses

Comment programmer un arduino? ici

Allons plus loin dans l'explication

La variation de tension reçue par la carte est due au pont diviseur de tension de la Pin A0 de la carte Arduino Uno. En effet, le capteur est une photo-résistance, qui modifie sa résistance interne en fonction de l'intensité lumineuse incidente.

Plus la luminosité est forte, plus la valeur renvoyée par le capteur est faible.

Liens avec d'autres expériences

Expériences sur Wikidébrouillard

• Squishy circuits

• Catégorie Arduino

Autres expériences

http://wiki.t-o-f.info/Arduino/Photo-r%C3%A9sistance

http://johnest.unblog.fr/2012/09/01/tutoriel-arduino-avec-photoresistance/

Applications : liens avec le quotidien

Ce dispositif pourrait s'utiliser sur les phares des véhicules. En effet, à la nuit tombée (luminosité ambiante faible), les phares s'allumeraient automatiquement. À l'inverse, en journée (luminosité forte), les phares resteraient éteints.
