Pas de vidéo !! Mais de belles photos !

Sommaire 1 Présentation de l'expérience 2 Matériel 3 La réalisation 4 L'utilisation du Disc'ohm 5 Liens avec d'autres expériences 5.1 Expériences sur Wikidébrouillard

Présentation de l'expérience

Quand on fait des montages Arduino, ou qu'on bricole un peu l'électronique, c'est toujours la même histoire avec les résistances ! Comment connaître la valeur en Ohms de nos résistances ?

Un code couleur a été fixé comme norme internationale en 1983 (source Wikipédia et il faut bien savoir lire ce code couleur.

Il existe des applis pour smartphone (je vous laisse chercher), ou de petites applis en ligne comme sur ce site de radio amateur.

Sinon la méthode mnémotechnique :

Ne Mangez Rien Ou Je Vous Brûle Votre Grande Barbe

ou encore

Ne Mangez Rien Ou Jeunez Voilà Bien Votre Grande Bêtise

• N : Noir : 0
• M : Marron : 1
• R : rouge : 2
• O : Orange : 3
• J : Jaune : 4
• V : vert : 5
• B : bleu : 6
• V : violet : 7
• G : gris : 8
• B : blanc : 9

mais il y a aussi le Discohm ! une super production hypertechnologique qui vous permettra de disposer d'un calculateur analogique de résistance.

Matériel

• Imprimer sur du bristol (papier épais) le Disc'ohm (pour télécharger le fichier en haute résolution)
• ciseaux
• bouchon
• cutter ou couteau
• allumette

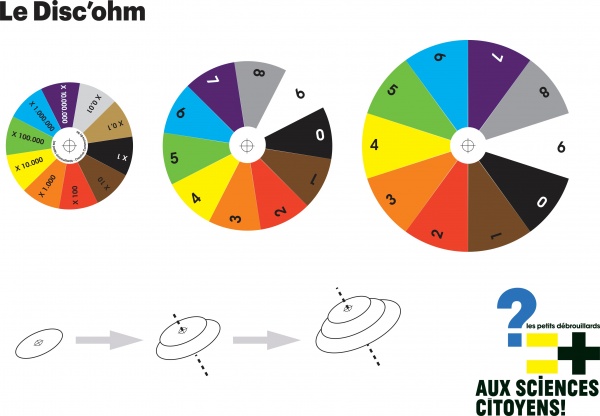

Télécharger le fichier à imprimer : Le Disc'ohm.

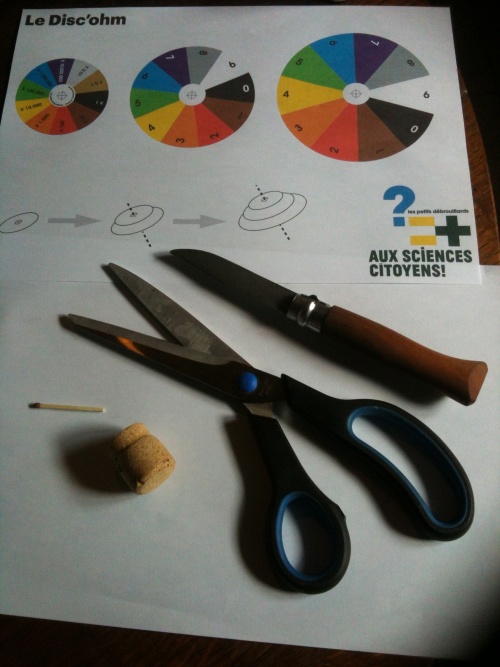

Et voilà tout le matériel réunit pour commencer à fabriquer le disc'ohm

La réalisation

C'est pas compliqué !

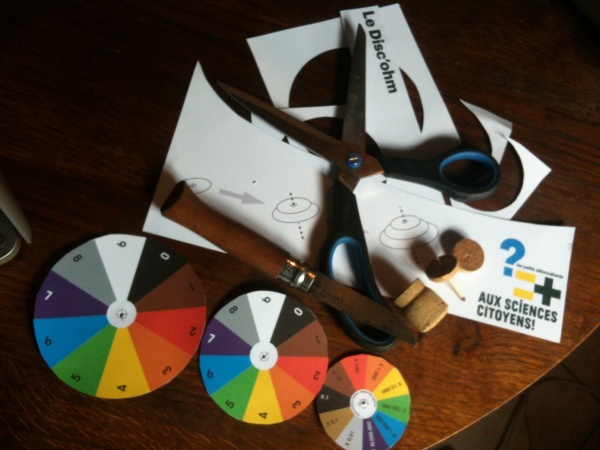

On découpe les trois disques, on les empile et on les fixe sur un axe :

• attache parisienne
• bout d'allumette
• punaise
• ...

et c'est prêt !

L'utilisation du Disc'ohm

Pour l'utiliser il faut regarder votre résistance qui a 4 bandes de couleurs la plupart du temps.

• Les trois premières permettent de calculer la valeur en Ohm
• la dernière donne la précision de la valeur de la résistance.

Lorsqu'il y a plus de 4 bandes, le système est le même :

• 5 bandes : les 3 premiers chiffres composent la valeur, le 4ième est le multiplicateur.
• 6 bandes : c'est comme pour 5 bandes, la 6ième bande donnant un coefficient de croissance de la valeur en fonction de la température.

Voilà ce que ça donne pour une résistance :

• La première couleur c'est le disque le plus grand
• la seconde etc...
• la troisième c'est le multiplicateur, le petit disque central.

Marron | Noir | Marron | doré

• marron = 1
• noir = 0
• marron = X10
• doré = 5%

La valeur de la résistance est de 1 0 X10=100 ohms à 5% près.
